Die Grundlage jedes wirksamen Blitzschutzsystems
Ein leistungsfähiges Erdungssystem ist die Basis für den sicheren Betrieb jeder Blitzschutzanlage. Seine Aufgabe besteht darin, Blitzströme und elektrische Fehlerströme kontrolliert und sicher in das Erdreich abzuleiten. Ohne eine fachgerecht ausgeführte Erdungsanlage kann selbst die beste Blitzschutzanlage ihre Schutzfunktion nicht vollständig erfüllen.
Erdungssysteme schützen Menschen, Gebäude und technische Anlagen vor gefährlichen Spannungen und bilden die Grundlage für den äußeren Blitzschutz, den Potentialausgleich sowie den Überspannungsschutz.
Warum sind Erdungssysteme so wichtig?
Bei einem Blitzeinschlag entstehen innerhalb kürzester Zeit enorme Stromstärken. Diese Energie muss sicher in die Erde abgeleitet werden, um Schäden an Gebäuden und technischen Einrichtungen zu verhindern.
Ein professionelles Erdungssystem sorgt für:
- sichere Ableitung von Blitzströmen
- Schutz von Personen vor gefährlichen Berührungsspannungen
- Verringerung von Überspannungsschäden
- zuverlässigen Potentialausgleich
- Schutz elektrischer Anlagen und Gebäudetechnik
- langfristige Betriebssicherheit von Blitzschutzsystemen
Die Wirksamkeit einer Blitzschutzanlage hängt maßgeblich von der Qualität ihrer Erdungsanlage ab.

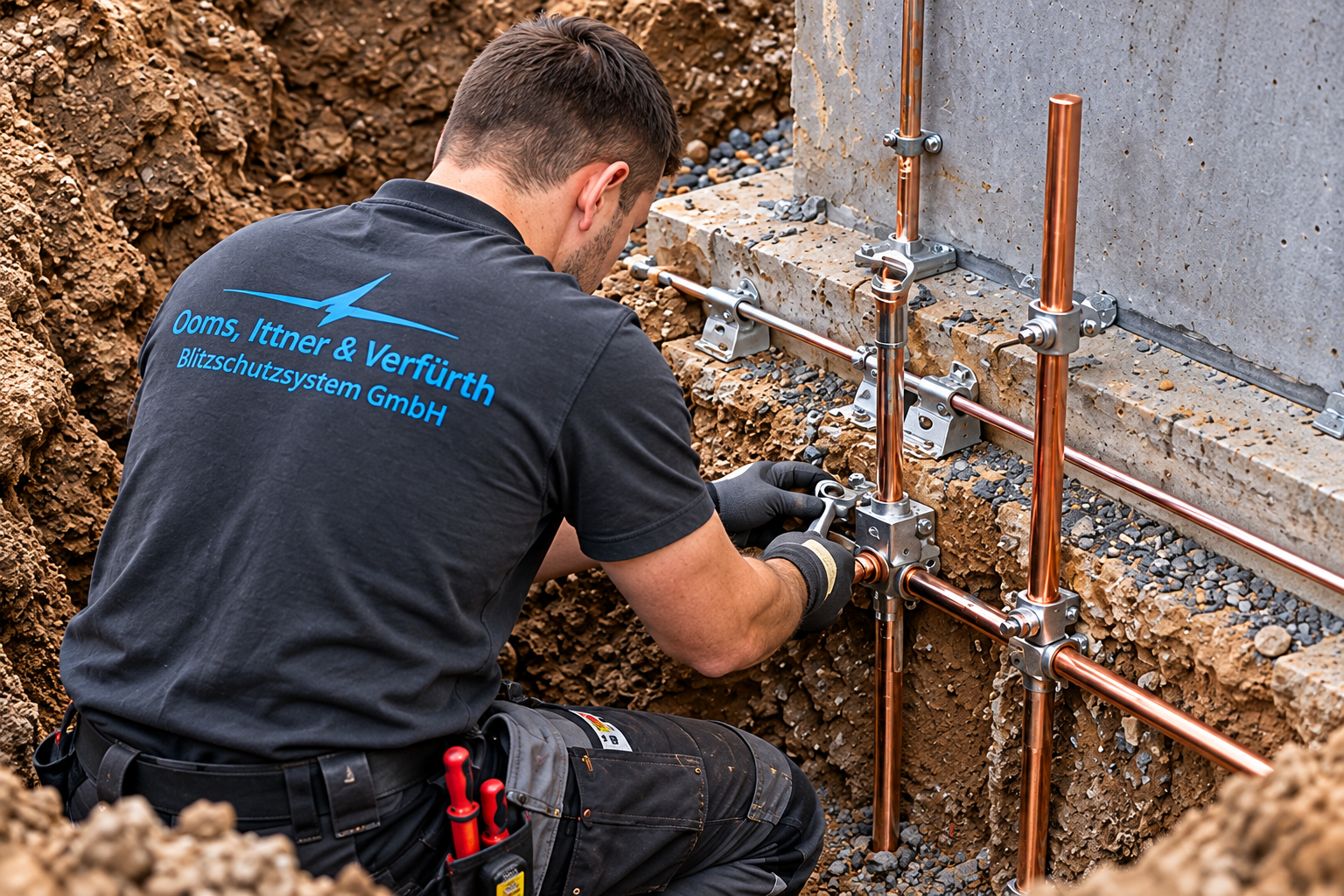

Fundamenterder
Der Fundamenterder ist die gebräuchlichste Erdungsart bei Neubauten. Er wird direkt in die Fundamente des Gebäudes integriert und bildet eine dauerhafte Verbindung zum Erdreich.
Vorteile des Fundamenterders:
- hohe Lebensdauer
- großer Kontakt zum Erdreich
- sehr gute Leitfähigkeit
- wartungsarme Lösung
- wirtschaftliche Installation während der Bauphase
Bereits bei der Planung eines Neubaus sollte die Erdungsanlage berücksichtigt werden, um spätere Nachrüstungen zu vermeiden.
Ringerder
Der Ringerder wird ringförmig im Erdreich um das Gebäude verlegt. Er ergänzt oder ersetzt den Fundamenterder und sorgt für eine gleichmäßige Verteilung der Ströme im Boden.
Der Einsatz erfolgt häufig bei:
- Gebäuden ohne geeigneten Fundamenterder
- Sanierungen
- Industrie- und Gewerbeobjekten
- Gebäuden mit erhöhten Blitzschutzanforderungen
Durch seine ringförmige Anordnung bietet der Ringerder eine besonders effektive Erdungsverteilung.
Tiefenerder
Nicht überall stehen geeignete Bodenverhältnisse für Fundament- oder Ringerder zur Verfügung. In solchen Fällen kommen Tiefenerder zum Einsatz.
Hierbei werden spezielle Erdungsstäbe mehrere Meter tief in den Boden eingebracht, um leitfähige Bodenschichten zu erreichen.
Tiefenerder eignen sich besonders für:
- Bestandsgebäude
- Nachrüstungen
- schwierige Bodenverhältnisse
- begrenzte Platzverhältnisse
Durch die große Eindringtiefe können dauerhaft gute Erdungswerte erzielt werden.
Erdung für Blitzschutzanlagen
Im äußeren Blitzschutz übernimmt die Erdungsanlage die Aufgabe, den von den Fangeinrichtungen aufgenommenen Blitzstrom sicher in das Erdreich abzuleiten.
Dabei bildet die Erdung gemeinsam mit:
- Fangeinrichtungen
- Ableitungen
- Potentialausgleich
ein geschlossenes Blitzschutzsystem.
Nur wenn alle Komponenten fachgerecht miteinander verbunden sind, kann die Blitzenergie kontrolliert verteilt und abgeleitet werden.
Erdung und Potentialausgleich
Ein modernes Erdungssystem ist die Grundlage für einen wirksamen Potentialausgleich.
Dabei werden alle leitfähigen Systeme eines Gebäudes miteinander verbunden, beispielsweise:
- Elektroinstallation
- Wasserleitungen
- Heizungsanlagen
- Stahlkonstruktionen
- Photovoltaikanlagen
- Telekommunikationsanlagen
Dadurch werden gefährliche Spannungsunterschiede verhindert und die Sicherheit innerhalb des Gebäudes erhöht.
Erdung für Photovoltaikanlagen
Photovoltaikanlagen stellen besondere Anforderungen an die Erdung. Die metallischen Unterkonstruktionen und elektrischen Komponenten müssen fachgerecht in das Erdungs- und Potentialausgleichssystem eingebunden werden.
Dies schützt:
- Solarmodule
- Wechselrichter
- Batteriespeicher
- Steuerungs- und Überwachungstechnik
vor den Auswirkungen von Blitzströmen und Überspannungen.
Prüfung und Messung von Erdungsanlagen
Damit ein Erdungssystem dauerhaft zuverlässig funktioniert, sollte es regelmäßig überprüft werden.
Zu den Prüfleistungen gehören:
- Erdungswiderstandsmessungen
- Sichtkontrollen
- Durchgangsprüfungen
- Dokumentation der Messergebnisse
- Prüfung nach aktuellen Normen
Regelmäßige Kontrollen gewährleisten die langfristige Sicherheit und Funktionsfähigkeit der Anlage.
Ihr Partner für professionelle Erdungssysteme
Ooms, Ittner & Verfürth plant, installiert und prüft Erdungssysteme für Neubauten, Bestandsgebäude, Gewerbe- und Industrieanlagen. Mit über 30 Jahren Erfahrung und qualifizierten Fachmonteuren sorgen wir für normgerechte Lösungen, die die Grundlage eines zuverlässigen Blitz- und Überspannungsschutzes bilden.
Ein professionelles Erdungssystem ist mehr als nur ein Bauteil – es ist das Fundament für die Sicherheit Ihres gesamten Blitzschutzsystems.
