Innerer Blitzschutz

Schutz für elektrische Anlagen und moderne Gebäudetechnik

Während der äußere Blitzschutz einen direkten Blitzeinschlag sicher auffängt und in die Erde ableitet, schützt der innere Blitzschutz Menschen, elektrische Anlagen und empfindliche Elektronik vor den Auswirkungen von Überspannungen und gefährlichen Spannungsunterschieden innerhalb eines Gebäudes.

Gerade in Zeiten moderner Gebäudetechnik, intelligenter Steuerungen, Netzwerktechnik, Wärmepumpen, Photovoltaikanlagen und Smart-Home-Systeme gewinnt der innere Blitzschutz immer mehr an Bedeutung. Selbst wenn ein Blitz nicht direkt in ein Gebäude einschlägt, können Überspannungen über Strom-, Daten- oder Telefonleitungen erhebliche Schäden verursachen.

Was ist innerer Blitzschutz?

Der innere Blitzschutz umfasst alle Maßnahmen, die verhindern, dass gefährliche Blitzströme oder Überspannungen in elektrische Systeme eindringen und dort Schäden verursachen.

Ziel ist es,

  • Personen vor gefährlichen Berührungsspannungen zu schützen,
  • elektrische Anlagen funktionsfähig zu halten,
  • empfindliche Elektronik vor Zerstörung zu bewahren,
  • Brände durch Überspannungen zu verhindern,
  • Betriebsunterbrechungen und Ausfallzeiten zu vermeiden.

Der innere Blitzschutz ergänzt den äußeren Blitzschutz und bildet gemeinsam mit diesem ein vollständiges Blitzschutzkonzept.

Potentialausgleich – Die Grundlage des inneren Blitzschutzes

Ein zentraler Bestandteil des inneren Blitzschutzes ist der Blitzschutz-Potentialausgleich.

Dabei werden alle leitfähigen Systeme eines Gebäudes miteinander verbunden. Dazu gehören beispielsweise:

  • Elektroinstallation
  • Wasserleitungen
  • Heizungsanlagen
  • Lüftungssysteme
  • Stahlkonstruktionen
  • Telekommunikationsleitungen
  • Antennenanlagen
  • Photovoltaikanlagen

Durch diese Verbindung entstehen keine gefährlichen Spannungsunterschiede zwischen einzelnen Anlagenteilen. Die Blitzenergie wird gleichmäßig verteilt und kontrolliert abgeleitet.

Überspannungsschutz – Schutz vor unsichtbaren Gefahren

Ein direkter Blitzeinschlag ist nicht die einzige Gefahr. Häufig gelangen Überspannungen über Versorgungsleitungen in Gebäude.

Bereits ein Blitzeinschlag in mehreren Hundert Metern Entfernung kann ausreichen, um elektronische Geräte nachhaltig zu beschädigen.

Daher werden spezielle Überspannungsschutzgeräte installiert, die gefährliche Spannungsspitzen innerhalb von Sekundenbruchteilen begrenzen.

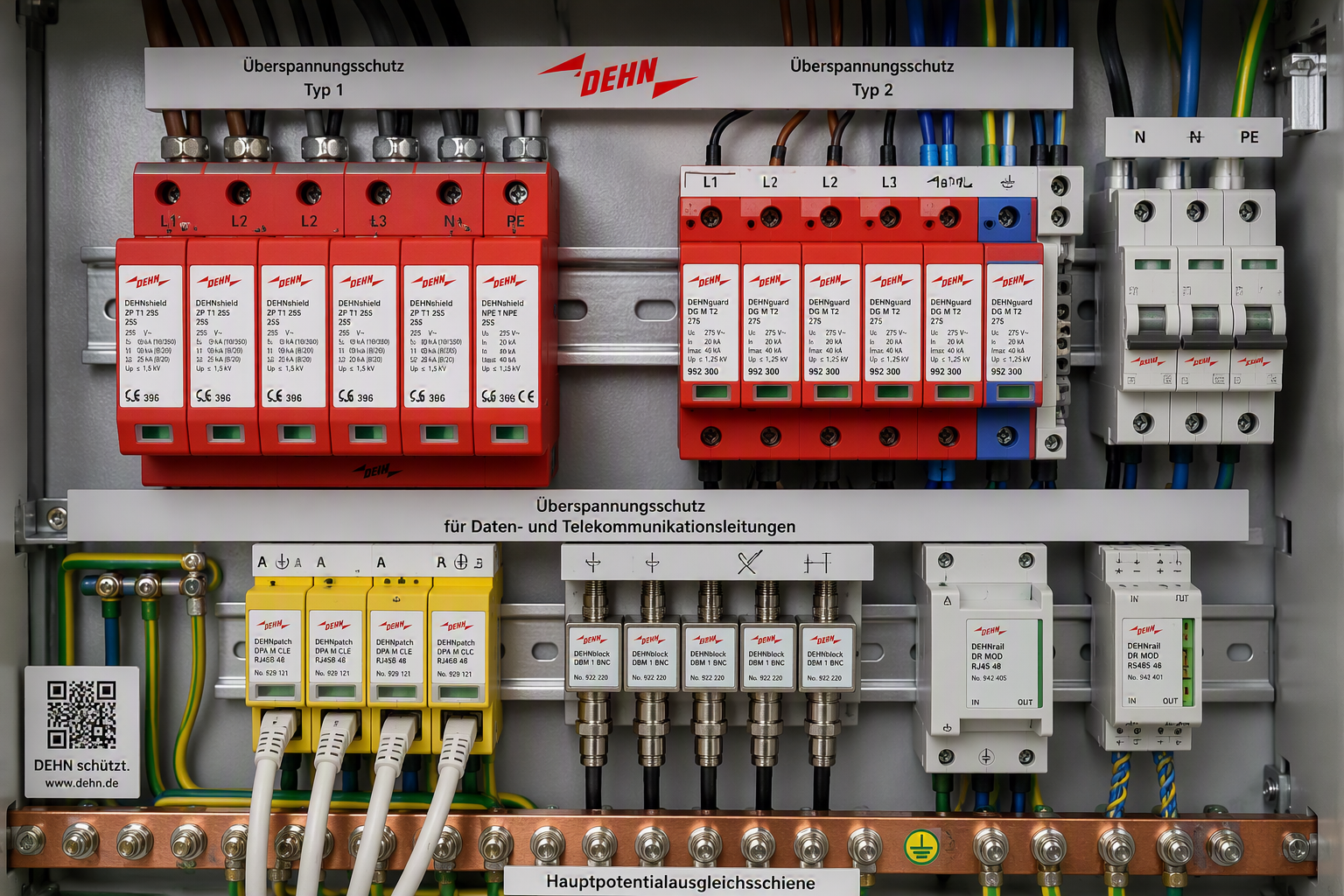

Überspannungsschutz Typ 1

Der Typ-1-Ableiter stellt die erste Schutzstufe dar.

Er wird in der Nähe der Hauptstromversorgung installiert und ist für die Ableitung hoher Blitzteilströme ausgelegt.

Seine Aufgaben:

  • Ableitung großer Blitzstromanteile
  • Schutz der Hauptverteilung
  • Verbindung zwischen äußerem und innerem Blitzschutz

Der Einsatz ist insbesondere bei Gebäuden mit äußerer Blitzschutzanlage erforderlich.

Überspannungsschutz Typ 2

Der Typ-2-Ableiter schützt die elektrischen Verteilungen innerhalb des Gebäudes.

Er reduziert verbleibende Überspannungen auf ein ungefährliches Niveau und schützt:

  • Unterverteilungen
  • Gebäudetechnik
  • Wärmepumpen
  • Klimaanlagen
  • Steuerungssysteme
  • Maschinen und Anlagen

In modernen Gebäuden stellt der Typ-2-Schutz heute einen wesentlichen Sicherheitsstandard dar.

Überspannungsschutz Typ 3

Besonders empfindliche elektronische Geräte benötigen eine zusätzliche Feinabsicherung.

Typ-3-Ableiter werden direkt vor oder in unmittelbarer Nähe der Endgeräte installiert.

Dazu zählen beispielsweise:

  • Computer
  • Serveranlagen
  • Netzwerktechnik
  • Fernseher
  • Alarmanlagen
  • Smart-Home-Systeme
  • Mess- und Regeltechnik

Dadurch wird das maximale Schutzniveau für hochwertige Elektronik erreicht.

Schutz von Daten- und Kommunikationsleitungen

Moderne Gebäude verfügen über zahlreiche Daten- und Kommunikationsverbindungen.

Gefährdet sind unter anderem:

  • Netzwerkkabel
  • Telefonanlagen
  • Glasfasertechnik
  • Antennenanlagen
  • Satellitensysteme
  • Gebäudeautomation
  • Brandmeldeanlagen
  • Sicherheitstechnik

Für diese Systeme werden spezielle Überspannungsschutzgeräte eingesetzt, die auch sensible Datenleitungen zuverlässig schützen.

Innerer Blitzschutz für Photovoltaikanlagen

Photovoltaikanlagen gehören aufgrund ihrer exponierten Lage zu den besonders gefährdeten technischen Einrichtungen eines Gebäudes.

Ein umfassendes Schutzkonzept beinhaltet:

  • Potentialausgleich der Unterkonstruktion
  • DC-Überspannungsschutz für die Solarmodule
  • Schutz des Wechselrichters
  • AC-Überspannungsschutz auf der Netzseite
  • Einbindung in das Blitzschutzsystem

Dadurch werden Ertragsausfälle und kostspielige Schäden an der Anlage vermieden.

Schutz kritischer Gebäude und Anlagen

Besonders hohe Anforderungen gelten für Gebäude, in denen technische Ausfälle schwerwiegende Folgen haben können.

Hierzu zählen unter anderem:

  • Krankenhäuser
  • Rechenzentren
  • Industrieanlagen
  • Produktionsbetriebe
  • Logistikzentren
  • öffentliche Einrichtungen
  • Schulen und Behörden
  • Landwirtschaftliche Betriebe

Für diese Objekte werden individuelle Blitz- und Überspannungsschutzkonzepte entwickelt.

Prüfung und Wartung

Wie jede sicherheitsrelevante Anlage sollte auch der innere Blitzschutz regelmäßig geprüft werden.

Dabei werden unter anderem kontrolliert:

  • Zustand der Überspannungsschutzgeräte
  • Verbindungen des Potentialausgleichs
  • Schutzmaßnahmen an Datenleitungen
  • Dokumentation und Kennzeichnung
  • normgerechte Ausführung

Regelmäßige Prüfungen gewährleisten den dauerhaften Schutz Ihrer technischen Einrichtungen.

Ihr Partner für professionellen inneren Blitzschutz

Ooms, Ittner & Verfürth entwickelt maßgeschneiderte Lösungen für den inneren Blitz- und Überspannungsschutz von Wohn-, Gewerbe- und Industriegebäuden. Von der Planung über die Installation bis zur regelmäßigen Prüfung sorgen wir dafür, dass Ihre elektrischen Anlagen, Datennetzwerke und technischen Systeme zuverlässig geschützt bleiben.

Moderner innerer Blitzschutz schützt nicht nur Gebäude – er schützt die Technik, auf die Ihr Unternehmen und Ihr Alltag angewiesen sind.
